ヘリコイドＭの取り付けプレートを製 作します。 まずは、板から円盤を切り出します。
	大雑把に切り出した円盤を、旋盤で仕 上げます。 中央には、ヘリコイドＭ用のＭ６８．８　 Ｐ０．７５のメスねじを切ります。
	プレートは、いんろう（段付）合わせにしています。 出っ張りの部分が、鏡筒の底板の穴にはまります。

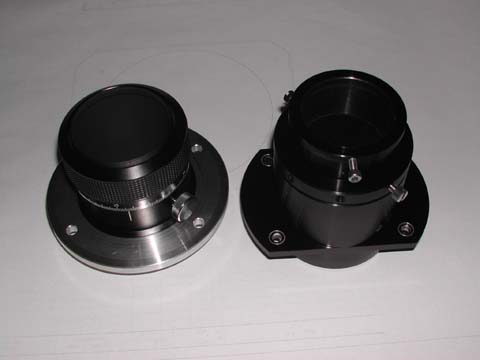

	今 回製作した、ヘリコイドＭを使った接眼部と、今まで使用してきた、自作回転ヘリコイドです。 でも、従来の自作の方がガタは少ないです..。
	番 外偏 我が家にもＴｏＵｃａｍがやってきました。 そこで、早速アメリカンサイズ（３１．７）のアダプタを製作してみました。 ＴｏＵｃａｍのピントネジはＭ１２　Ｐ０．５となっています。 今回のように、際までねじを切るのは緊張します。ネジ切りレバー操作で寸止めを１０回失敗しないで行う必要があるか らです、瞬きもできません....今回は、うまくいきました。
	取 り付けるとこんな感じです。 奥の段付部分には、赤外カットフィルタを貼り付ける予定です（とりあえずＱＣＡＭのもの）。
	まだ、続 く...待っててね
